Кроссовер DBX 223XS

Кроссовер DBX 223XS

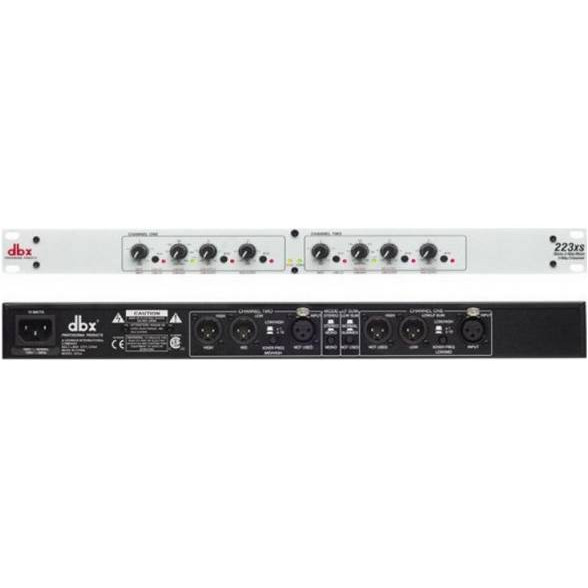

Основным принципом работы кроссовера является разделение сигнала начастотные диапазоны, но модель DBX 223XS поднимает их на высшую ступень.Данная модель оснащена балансными дифференциальными входами и выходамина разъемах TRS 1/4". Чтобы настройки случайно не сбивались во времяработы, которые часто бывают неисправимыми, определенные элементы былиперенесены на задние панели. Это диапазон с 2-я полосами стерео и 3-яполосами моно. Кроме этого, задняя панель оснащена селекторами выборадиапазонов частоты для каждого канала, а также выходными гнездамимоносуммы НЧ. Лицевая панель обеспечивает только визуальный контрольактивности.
В данной модели кроссовера используются фильтры Linkwitz-Riley на 24дБ на октаву, что является профессиональным стандартом. Каждая панельимеет кнопку регулятора чувствительности, а также обрезной фильтр на 40Гц с высоким порядком для устранения НЧ помех. НЧ и ВЧ выходы на каждомканале имеют переключатели фазы и отключения канала и регуляторвыходного уровня. В звуковой индустрии чаще всего используются разъемыXLR, поэтому в этой версии кроссовера есть симметричные входы и выходытакого стандарта. DBX 223XSV кроссовер выполняет все ожидания, которыена него полагают.

Выходы:

• Разъемы (тип): XLR
• Максимальный выходной уровень: > +21 dBu симметрия/несимметрия, на 2 кОм и выше
• Импеданс: РЧ-защита, электронная симметрия/несимметрия, несимметрия 100 Ом, симметрия 200 Ом

• Входы:


  • Разъемы (тип): XLR
  • Тип: РЧ-защита, электронная симметрия/несимметрия;
  • Максимальный входной уровень: > +21 dBu (симметрия или несимметрия)
  • Импеданс: несимметрия > 25 кОм, симметрия > 50 кОм
  • Коэффициент подавления синфазного сигнала: типично > 55 дБ на 1 кГц, > 40 дБ
• Системные параметры:


  • Перекрестные помехи: 20 Гц - 20 кГц, < -80 дБ
  • Коэффициент гармонических искажений (с учетом шума): < 0.04% при +20 dBu, на 1 кГц, < 0.004% при +4 dBu, на 1 кГц
  • Динамический диапазон: любой выход, > 106 дБ, невзвешенный
  • Выход High: > 91 дБ (режим моно), > 91 дБ (режим стерео)
  • Выход Mid: > 93 дБ (режим моно)
  • Выход Low: > 94 дБ (режим моно), > 94 дБ (режим стерео)
  • Соотношение шум/сигнал: в полосе 22 кГц, при +4 dBu
  • Частотный диапазон: +0/-3 дБ, < 3 Гц > 90 кГц
  • Полоса пропускания: +0/-0.5 дБ, 20 Гц 20 кГц
• Частоты кроссовера:


  • Тип фильтра: 24 дБ/октава (изменяемое количество полос), Linkwitz-Riley
  • Режим моно:


    • СЧ/ВЧ: 450 Гц-9.6 кГц (x10) или 45-960 Гц
    • НЧ/СЧ: 450 Гц-9.6 кГц (x10) или 45-960 Гц
  • Режим стерео:


    • НЧ/ВЧ: 450 Гц-9.6 кГц (x10) или 45-960 Гц
• Электропитание:


  • Потребляемая мощность: 15 Вт
  • Напряжение питания: 50 Гц, 30 В
• Габариты (заводская упаковка): 0.55 x 0.06 x 0.29 м
• Вес: 3.24 кг
